Augmentation hydroélectrique FMHL+
Situation
Veytaux-Sonchaux, VD
Date de réalisation
2011 - 2015
Maître de l'ouvrage
Forces motrices Hongrin-Léman SA
Chemin de Mornex 10
1001 Lausanne
Direction des travaux
Groupement d'ingénieurs GIHLEM
p.a. Stucky SA
M. Jean-Michel Burnier
Rue du Lac 33
1020 Renens
Organisation du chantier
Consortium
Dénériaz SA24 %
PraderLosinger SA34 %
Evéquoz SA20 %
U. Imboden AG22 %
Conducteur de travaux
M. Cédric Pralong
Contremaîtres
M. Jean-Claude Lambiel
M. Pejo Stjepanovic
M. Bernard Glassey
M. Jean-Louis Gex
Description de l'ouvrage
Augmentation de la puissance de l’aménagement hydro-électrique existant en réalisant une nouvelle centrale souterraine de 240 MW, nommée “Veytaux”, avec 2 groupes de pompage-turbinage de 120 MW. Le nouvel ouvrage se compose des ouvrages souterrains suivants:

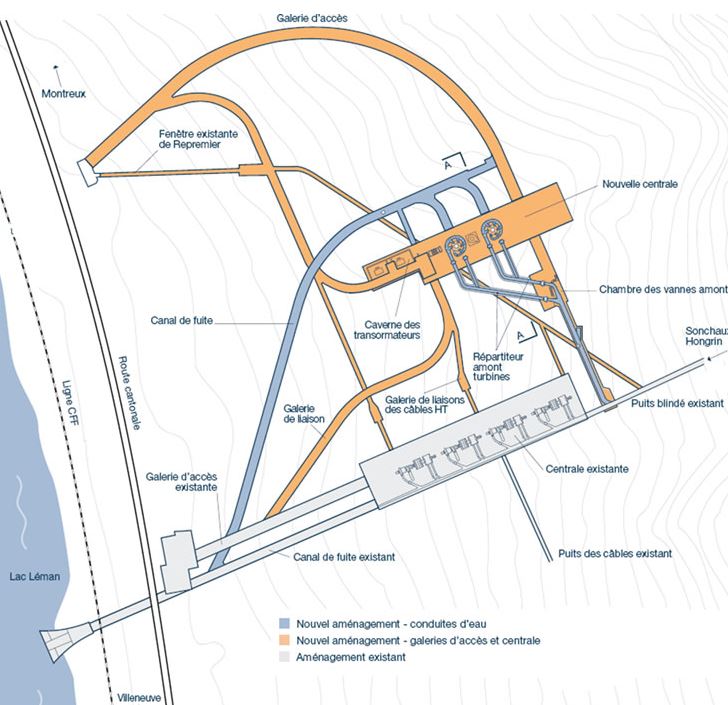

- Une nouvelle centrale hydroélectrique à Veytaux comprenant des galeries d’accès, un circuit hydraulique amont (y.c. piquage sur le puits blindé existant), une centrale en caverne, un circuit hydraulique aval, diverses chambres et puits souterrains.
- Une nouvelle cheminée d’équilibre à Sonchaux, comprenant un puits vertical, une galerie d’accès au pied du puits vertical, une galerie de prolongement de la cheminée d’équilibre existante et d’une connexion à la galerie d’amenée existante.
Données techniques
Site de Sonchaux en zone de protection des eaux
Valorisation des matériaux d'excavation
Caverne Veytaux
Longueur98 m'
Largeur26 m'
Hauteur56 m'
Puits de Sonchaux
Diamètre ø8 m
Hauteur172 m'
Intérieur du blindage ø7.20 m
Galerie d'accès de Taluse
Longueur330 m'
Section7.50 m2
Excavations Veytaux160'000 m3
(Caverne95'000 m3)
Excavation Sonchaux14'500 m3
Ancrages calotte caverne16'000 pc
Ancrages soutènement5'500 pc
Béton projeté17'000 m3
Cintres HEB250 to
Forage d'injection45'000 m'
Bétons de revêtement40'000 m3
Coffrages12'000 m2
Acier d'armature4'000 to
Chaudronnerie1'670 to
