Assainissement du tunnel de la Tine - MOB
Situation
Rossinière et Château d’Oex, VS
Date de réalisation
2016 - 2018
Maître de l'ouvrage
MOB Compagnie ferroviaire Montreux-Oberland Bernois SA
M. Yves Pittet
Rue de la Gare 22
1820 Montreux
Direction des travaux
Monod-Piguet + Associés ingénieurs conseils SA
M. Olivier Tappy
Avenue de Cour 32
1000 Lausanne
Organisation du chantier
Consortium
Grisoni Zaugg SA25 % (Pilote)
Infra Tunnel SA25 %
Dénériaz SA25 %
JPF Construction SA25 %
Commission technique
M. Cédric Pralong
Responsable trav. souterrains
M. Cédric Pralong
Conducteur de travaux
M. Denis Devènes
Contremaître
M. Bernard Glassey
Description de l'ouvrage
Les travaux de mise au PEL OCF B impliquent les travaux suivants:
- PK à 23.884 à 23.931: Construction de la tranchée couverte et du portail Montbovon

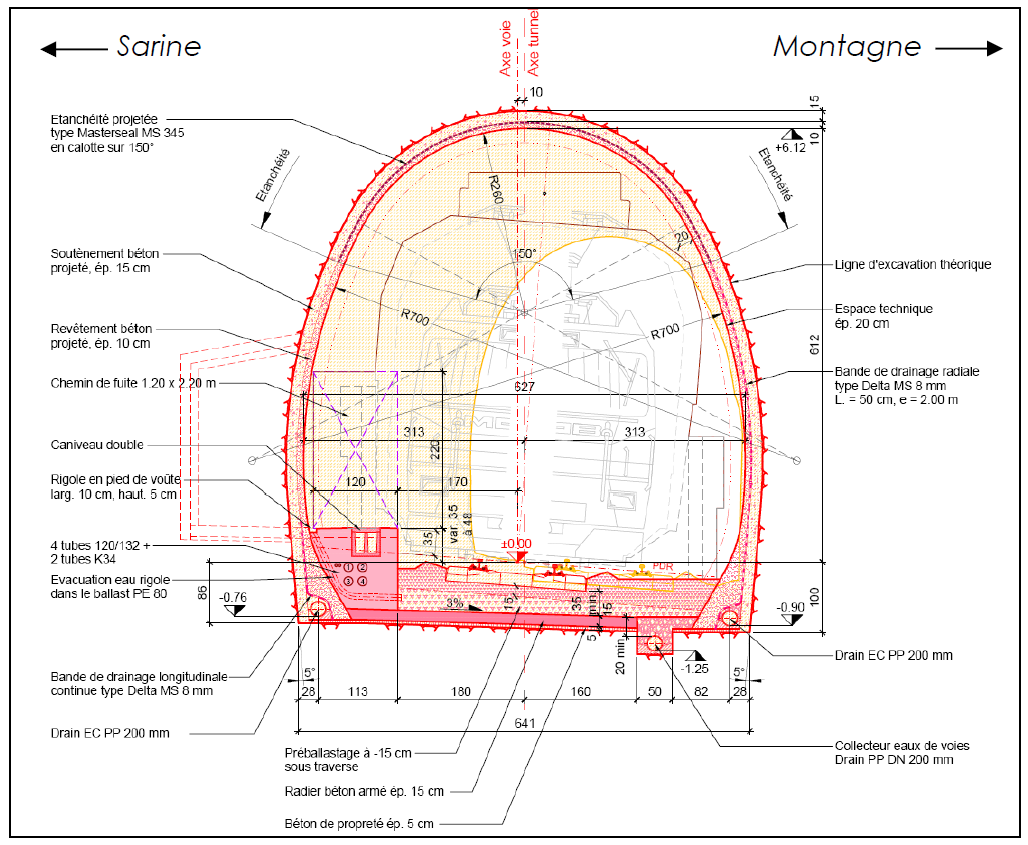

- PK à 23.931 à 24.040: Assainissement du tunnel de la Tine
- PK à 24.040 à 24.170: Assainissement de la galerie de la Tine et construction d’une nouvelle dalle de protection contre les avalanches et les chutes de pierres avec conservation du parement aval
- PK à 24.181. à 24.206: Assainissement du pont de la Sauta avec création d’une nouvelle auge BA
Les travaux comprennent 3 phases successives:

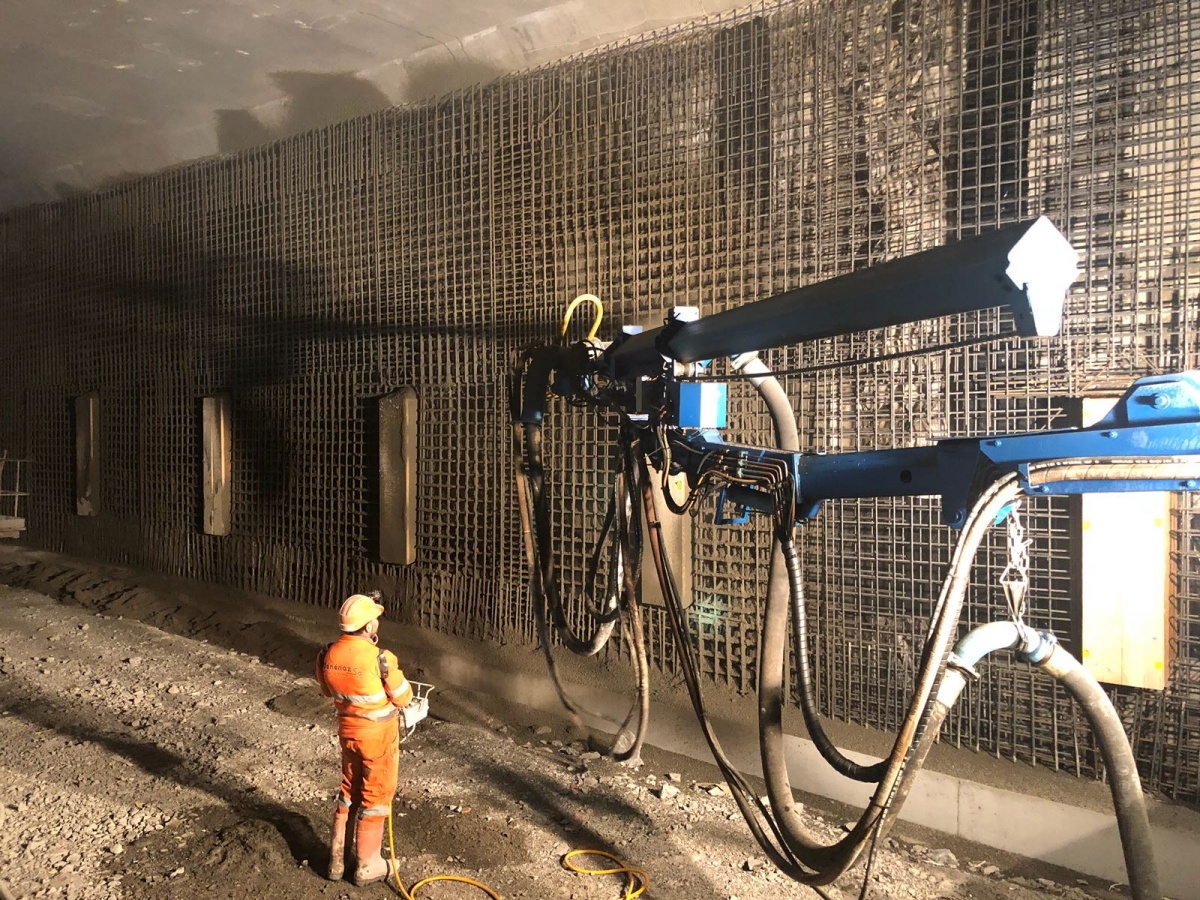

- Phase 0 - 2016: Travaux de renforcement de la maçonnerie et de sécurisation du versant droit de la galerie (purge, clouage, pose de filet provisoire) avec la ligne ferroviaire du MOB en service
- Phase I - 2017: Réalisation des dalles de couverture de la TC Montbovon et de la galerie de la Tine avec la ligne ferroviaire du MOB en service

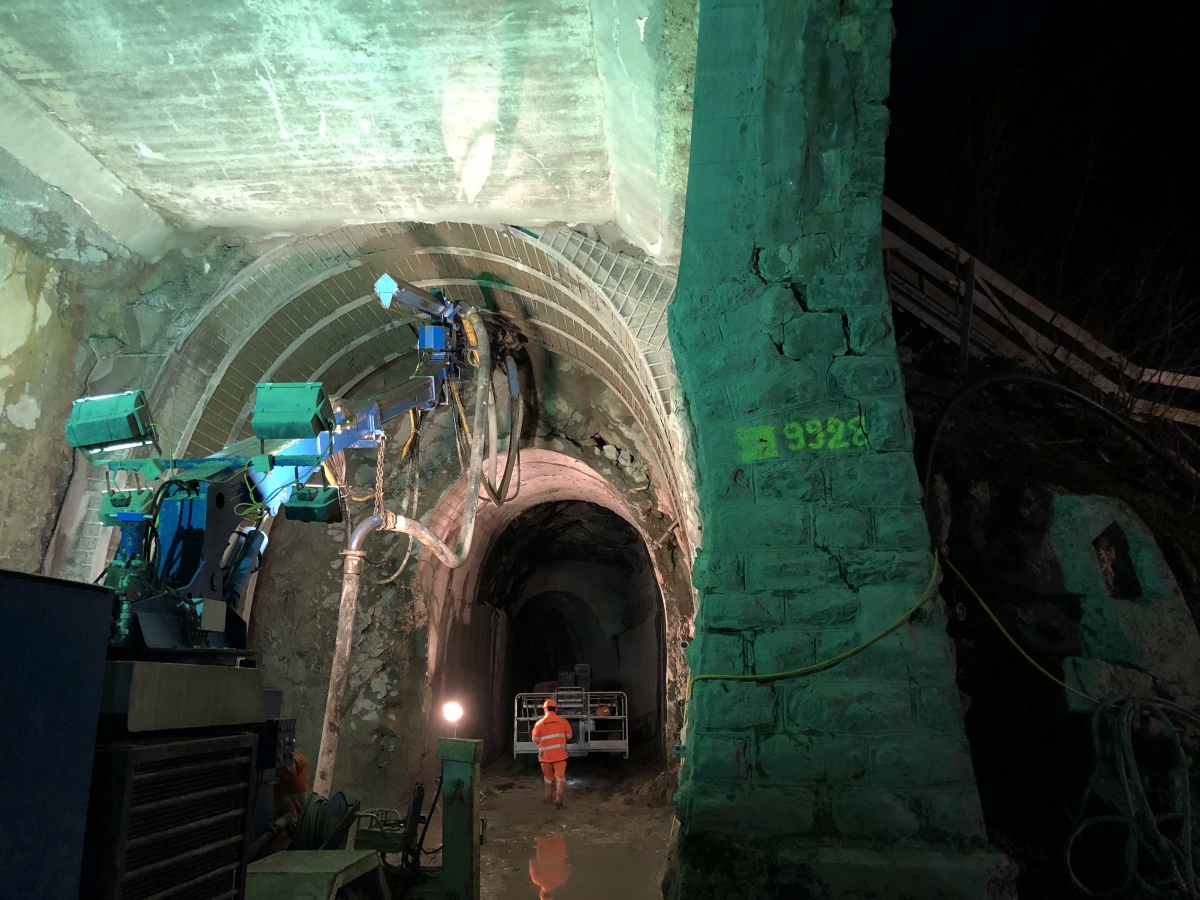

- Phase II - 2018: Travaux d’excavation et de génie civil pendant la fermeture provisoire de la ligne ferroviaire entre Montbovon et Château d’Oex
Données techniques
Excavation par minage12'000 m3
Forage pour ancrages2'200 m
Micropieux dans parement et rocher1'600 m
Forage vertical pour passage du câble420 m
Sciage vertical de parement en moellons500 m2
Sciage vertical du rocher730 m2
Excavations extérieures (dont 2'000 m3 de rochers)3'000 m3
Surface d'étanchéité1'400 m2
Longueur de drainage870 m
Volume de ballast900 m3
Volume de béton maigre480 m3
Surface de coffrage3'000 m2
Poids armature550 t
Béton ouvrages extérieurs2'260 m3
Excavation en minage2'500 m3
Excavation à la machine6'100 m3
Béton projeté de soutènement750 m3
Béton projeté de revêtement700 m3
Béton aménagement intérieur400 m3
Tubes PE protection câbles2'400 m
Caniveau à câbles400 m
